Medios de Transmisión
El cable de cobre se utiliza en casi todas las LAN. Hay varios tipos de cable de cobre disponibles en el mercado, y cada uno presenta ventajas y desventajas.
La fibra óptica es el medio utilizado con mayor frecuencia en las transmisiones de punto a punto de mayor distancia y alto ancho de banda que requieren los backbones de LAN y las WAN. En los medios ópticos, se utiliza la luz para transmitir datos a través de una delgada fibra de vidrio o de plástico.
La conectividad física permitió un aumento en la productividad permitiendo que se compartan impresoras, servidores y software. Los sistemas tradicionales de red requieren que las estaciones de trabajo permanezcan estacionarias permitiendo movimientos sólo dentro del alcance de los medios y del área de la oficina. La introducción de la tecnología inalámbrica elimina estas limitaciones y otorga portabilidad real al mundo de la computación. En la actualidad, la tecnología inalámbrica no ofrece las transferencias a alta velocidad, la seguridad o la confiabilidad de tiempo de actividad que brindan las redes que usan cables.
CABLE COAXIAL
Consiste de un conductor de cobre o aluminio rodeado de una capa de aislante flexible. Sobre este material aislante existe una malla de cobre tejida u hoja metálica que actúa como el segundo hilo del circuito y como un blindaje para el conductor interno. Esta segunda capa, o blindaje, también reduce la cantidad de interferencia electromagnética externa. Cubriendo la pantalla está la chaqueta del cable.
Ventajas:
Desventajas:
CABLE UTP
El cable de par trenzado no blindado (UTP) es un medio de cuatro pares de hilos que se utiliza en diversos tipos de redes. Cada uno de los 8 hilos de cobre individuales del cable UTP está revestido de un material aislante. Además, cada par de hilos está trenzado. Este tipo de cable cuenta sólo con el efecto de cancelación que producen los pares trenzados de hilos para limitar la degradación de la señal que causan la EMI y la RFI.
El cable de par trenzado no blindado presenta muchas ventajas:
FIBRA OPTICA
La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el núcleo de la fibra. La fuente de luz puede ser láser o un LED.
Cada cable de fibra óptica que se usa en redes está compuesto de dos fibras de vidrio envueltas en revestimientos separados. Una fibra transporta los datos transmitidos desde un dispositivo A a un dispositivo B. La otra transporta los datos desde el dispositivo B hacia el dispositivo A. Las fibras son similares a dos calles de un solo sentido que corren en sentido opuesto. Esto proporciona una comunicación full-duplex.
El par trenzado de cobre utiliza un par de hilos para transmitir y un par de
hilos para recibir. Los circuitos de fibra óptica usan una hebra de fibra para transmitir y una para recibir.
La fibra puede transportar muchos más bits por segundo y llevarlos a distancias mayores que el cobre.

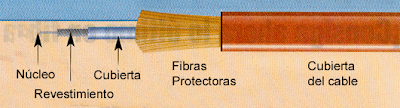

En general, un cable de fibra óptica se compone de cinco partes. Estas partes son: el núcleo, el revestimiento, un amortiguador, un material resistente y un revestimiento exterior.
El núcleo es el elemento que transmite la luz y se encuentra en el centro de la fibra óptica. Todas las señales luminosas viajan a través del núcleo. El núcleo es, en general, vidrio fabricado de una combinación de dióxido de silicio (sílice) y otros elementos.
Alrededor del núcleo se encuentra el revestimiento. El revestimiento también está fabricado con sílice pero con un índice de refracción menor que el del núcleo. Los rayos de luz que se transportan a través del núcleo de la fibra se reflejan sobre el límite entre el núcleo y el revestimiento a medida que se mueven a través de la fibra por reflexión total interna.
Alrededor del revestimiento se encuentra un material amortiguador que es generalmente de plástico. El material amortiguador ayuda a proteger al núcleo y al revestimiento de cualquier daño. El material resistente rodea al amortiguador, evitando que el cable de fibra óptica se estire cuando los encargados de la instalación tiran de él. El material utilizado es, en general, Kevlar, el mismo material que se utiliza para fabricar los chalecos a prueba de bala.
El último elemento es el revestimiento exterior. El revestimiento exterior rodea al cable para así proteger la fibra de abrasión, solventes y demás contaminantes
Ventajas
Desventajas
La comunicación inalámbrica es el tipo de comunicación en la que no se utiliza un medio de propagación físico alguno esto quiere decir que se utiliza la modulación de ondas electromagnéticas, las cuales se propagan por el espacio sin un medio físico que comunique cada uno de los extremos de la transmisión. En ese sentido, los dispositivos físicos sólo están presentes en los emisores y receptores de la señal.
Estas ondas electromagnéticas están organizadas en un espectro que se extiende desde la radiación de menor longitud de onda, como los rayos gamma y los rayos X, pasando por la luz ultravioleta, la luz visible y los rayos infrarrojos, hasta las ondas electromagnéticas de mayor longitud de onda, como son las ondas de radio.
De acuerdo a su longitud de onda y comportamiento de propagación, pueden emplearse en múltiples sistemas de comunicación tales como Radio A.M. (ondas de radio); Televisión, Telefonía Móvil (microondas) y Redes PAN (infrarrojo), entre otros usos.
Fuentes:
La fibra óptica es el medio utilizado con mayor frecuencia en las transmisiones de punto a punto de mayor distancia y alto ancho de banda que requieren los backbones de LAN y las WAN. En los medios ópticos, se utiliza la luz para transmitir datos a través de una delgada fibra de vidrio o de plástico.
La conectividad física permitió un aumento en la productividad permitiendo que se compartan impresoras, servidores y software. Los sistemas tradicionales de red requieren que las estaciones de trabajo permanezcan estacionarias permitiendo movimientos sólo dentro del alcance de los medios y del área de la oficina. La introducción de la tecnología inalámbrica elimina estas limitaciones y otorga portabilidad real al mundo de la computación. En la actualidad, la tecnología inalámbrica no ofrece las transferencias a alta velocidad, la seguridad o la confiabilidad de tiempo de actividad que brindan las redes que usan cables.
CABLE COAXIAL
Consiste de un conductor de cobre o aluminio rodeado de una capa de aislante flexible. Sobre este material aislante existe una malla de cobre tejida u hoja metálica que actúa como el segundo hilo del circuito y como un blindaje para el conductor interno. Esta segunda capa, o blindaje, también reduce la cantidad de interferencia electromagnética externa. Cubriendo la pantalla está la chaqueta del cable.Ventajas:
- Puede tenderse a mayores distancias que el cable de par trenzado blindado STP, y que el cable de par trenzado no blindado, UTP, sin necesidad de repetidores.
- El cable coaxial es más económico que el cable de fibra óptica y la tecnología es sumamente conocida.
Desventajas:
- Este tipo de cable puede ser demasiado rígido como para poder instalarse con facilidad en algunas situaciones. Generalmente, cuanto más difícil es instalar los medios de red, más costosa resulta la instalación.
- El cable coaxial resulta más costoso de instalar que el cable de par trenzado.
- La incorrecta conexión del material de blindaje constituye uno de los problemas principales relacionados con la instalación del cable coaxial. Los problemas de conexión resultan en un ruido eléctrico que interfiere con la transmisión de señales sobre los medios de transmisión
CABLE UTP
El cable de par trenzado no blindado (UTP) es un medio de cuatro pares de hilos que se utiliza en diversos tipos de redes. Cada uno de los 8 hilos de cobre individuales del cable UTP está revestido de un material aislante. Además, cada par de hilos está trenzado. Este tipo de cable cuenta sólo con el efecto de cancelación que producen los pares trenzados de hilos para limitar la degradación de la señal que causan la EMI y la RFI.
El cable de par trenzado no blindado presenta muchas ventajas:
- Es de fácil instalación y es más económico que los demás tipos de medios para redes.
- Debido a que su diámetro externo es tan pequeño, el cable UTP no llena los conductos para el cableado tan rápidamente como sucede con otros tipos de cables.
- Si se está instalando el cable UTP con un conector RJ-45, las
fuentes potenciales de ruido de la red se reducen enormemente y prácticamente se garantiza una conexión sólida y de buena calidad.
- Es más susceptible al ruido eléctrico y a la interferencia que otros tipos de medios de red
- La distancia que puede abarcar la señal sin el uso de repetidores es menor para UTP que para los cables coaxiales y de fibra óptica.
FIBRA OPTICA
La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el núcleo de la fibra. La fuente de luz puede ser láser o un LED.
Cada cable de fibra óptica que se usa en redes está compuesto de dos fibras de vidrio envueltas en revestimientos separados. Una fibra transporta los datos transmitidos desde un dispositivo A a un dispositivo B. La otra transporta los datos desde el dispositivo B hacia el dispositivo A. Las fibras son similares a dos calles de un solo sentido que corren en sentido opuesto. Esto proporciona una comunicación full-duplex.
El par trenzado de cobre utiliza un par de hilos para transmitir y un par de
hilos para recibir. Los circuitos de fibra óptica usan una hebra de fibra para transmitir y una para recibir.La fibra puede transportar muchos más bits por segundo y llevarlos a distancias mayores que el cobre.
En general, un cable de fibra óptica se compone de cinco partes. Estas partes son: el núcleo, el revestimiento, un amortiguador, un material resistente y un revestimiento exterior.
El núcleo es el elemento que transmite la luz y se encuentra en el centro de la fibra óptica. Todas las señales luminosas viajan a través del núcleo. El núcleo es, en general, vidrio fabricado de una combinación de dióxido de silicio (sílice) y otros elementos.
Alrededor del núcleo se encuentra el revestimiento. El revestimiento también está fabricado con sílice pero con un índice de refracción menor que el del núcleo. Los rayos de luz que se transportan a través del núcleo de la fibra se reflejan sobre el límite entre el núcleo y el revestimiento a medida que se mueven a través de la fibra por reflexión total interna.Alrededor del revestimiento se encuentra un material amortiguador que es generalmente de plástico. El material amortiguador ayuda a proteger al núcleo y al revestimiento de cualquier daño. El material resistente rodea al amortiguador, evitando que el cable de fibra óptica se estire cuando los encargados de la instalación tiran de él. El material utilizado es, en general, Kevlar, el mismo material que se utiliza para fabricar los chalecos a prueba de bala.
El último elemento es el revestimiento exterior. El revestimiento exterior rodea al cable para así proteger la fibra de abrasión, solventes y demás contaminantes
Ventajas
- Su ancho de banda es muy grande.
- Es inmune totalmente a las interferencias electromagnéticas.
- No es posible acceder a los datos trasmitidos por métodos no destructivos.
- Se puede instalar en lugares donde puedan haber sustancias peligrosas o inflamables, ya que no transmite electricidad.
Desventajas
- La alta fragilidad de las fibras.
- Necesidad de usar transmisores y receptores más caros.
- Los empalmes entre fibras son difíciles de realizar, especialmente en el campo, lo que dificulta las reparaciones en caso de ruptura del cable.
La comunicación inalámbrica es el tipo de comunicación en la que no se utiliza un medio de propagación físico alguno esto quiere decir que se utiliza la modulación de ondas electromagnéticas, las cuales se propagan por el espacio sin un medio físico que comunique cada uno de los extremos de la transmisión. En ese sentido, los dispositivos físicos sólo están presentes en los emisores y receptores de la señal.Estas ondas electromagnéticas están organizadas en un espectro que se extiende desde la radiación de menor longitud de onda, como los rayos gamma y los rayos X, pasando por la luz ultravioleta, la luz visible y los rayos infrarrojos, hasta las ondas electromagnéticas de mayor longitud de onda, como son las ondas de radio.
De acuerdo a su longitud de onda y comportamiento de propagación, pueden emplearse en múltiples sistemas de comunicación tales como Radio A.M. (ondas de radio); Televisión, Telefonía Móvil (microondas) y Redes PAN (infrarrojo), entre otros usos.
Fuentes:
- WIKIPEDIA. Fibra Óptica. http://es.wikipedia.org/wiki/Fibra_optica
- Cisco Networking Academy Program - CCNA 1
- fmc.axarnet.es/images/redes/fibraoptica.gif
- www.um.es/docencia/barzana/IMGTEORIA/espectro-em.jpg
